KP70311X
|
可编程的过压、过流保护芯片
|
|
|
|
KP70311X(X) 是一款内部集成开关管的过压保护芯片，当芯片检测到输入端 IN 上的电压大于过压阈值或者负载电流大于过流阈值时，将快速关闭内部开关管，保护输出端 OUT 上的负载。 KP70311X(X) 的过压、过流阈值可调，可调范围分别为 4 ~ 14V 和 0.5 ~ 3.5A，过压阈值通过在 OVLO 端接入外部分压电阻设置，过流阈值通过在 ILIM 引脚对地接入电阻进行设置。当 OVLO 接地时，芯片采用内部默认过压阈值。ILIM 引脚接地默认不启用过流保护功能。另外，KP70311X(X) 还支持短路保护功能。 |
|
主要特点 |
|
|
输入耐压 32V 最大输入电流 3.5A 超低导通电阻 60mΩ 超快瞬态响应 50ns 4 ~ 14V 可编程的过压阈值 |
默认过压保护阈值 6V、6.85V、10.5V、14V 0.5 ~ 3.5A 可编程过流阈值 芯片过温关断 封装类型：DFN2×2-8、SOT23-6、SOT23-3 |
|
典型应用 |
|
电子烟 移动电源 锂电池充电 可穿戴设备 各种手持电子设备 |
|

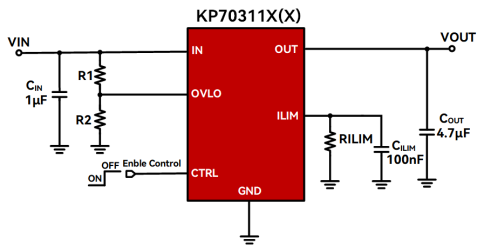

典型应用电路 |
|
管脚封装 |
|
|
|
|
||||
|
|
|
|
|
|
|
技术文档 |
||
|
|
||
|
类型 |
标题 |
详情 |
|
|
||
|
数据手册 |
可编程的过压、过流保护芯片 |
获取完整版 |
|
|
||
|
应用指南 |
— |
获取完整版 |
|
产品选型 |
|||||||||
|
|
|||||||||
|
产品型号 |
输入耐压(V) |
导通电阻(mΩ) |
OVP 响应时间(ns) |
OCP 响应时间(μs) |
OVP 阈值(V) |
OCP 阈值(A) |
短路保护阈值(A) |
带载能力(A) |
封装 |
|
|
|||||||||
|
KP70311XT |
32 |
60 |
50 |
2.5 |
6/6.85/10.5/14 |
N |
5 |
3.5~4 |
SOT23-3 |
|
|
|||||||||
|
KP70311XS |
32 |
60 |
50 |
2.5 |
6/6.85/10.5/14 |
0.5~3.5 外部可调 |
5 |
3.5~4 |
SOT23-6 |
|
|
|||||||||
|
KP70311X |
32 |
60 |
50 |
2.5 |
4~14 外部可调 |
0.5~3.5 外部可调 |
5 |
3.5~4 |
DFN2×2-8 |
